Sprint 4 NVME M.2 SSD X16 SSD RAID CARD 安裝SSD 注意事項





Aumlmasig  Sprint 4 x16 NVME 4 PORT 擴充卡擴容支持PCIe4.0 M.2 SSD 分配陣列卡

和主機板與獨立顯示卡的需事先了解之間相容性問題與設定



在購買之前,請先確認您的主機板BIOS功能,使用Sprint 4 x16 card擴充卡需先前注意,雖然Sprint 4 x16 card擴充卡至多提供四個M.2 m-key插槽,但您的主機板能夠讀取到的M.2 SSD數量,因由您的主機板和CPU決定,以下內容請觀看。





快速清單(依照晶片組與主機板分類),如果有相同晶片組支持度較高,請看主機板晶片組對照(準確支持請看主機板BIOS說明書為準)



INTEL CPU主機板

一般消費者

工作站主機板

伺服器主機板



AMD CPU主機板

消費者主機板

工作站的主機板

伺服器的主機板





SSD數量與總速率匹配(RIAD 0)





M.2 SSD的安裝位置說明與限制條件



M.2 SSD讀取到限制條件



Sprintx16 card擴充卡提供了4個 M.2 插槽,但你系統中能夠同時讀取到的 M.2 SSD 數量確實受到主機板和 CPU 的限制。



主機板限制:主機板有一定的 M.2 插槽數量限制。即使 Sprintx16 card 擴充卡提供了四個 M.2 插槽,但如果你的主機板只有一個或兩個 M.2 插槽,你就只能安裝相應數量的 M.2 SSD,主機板的PCIE插槽能擴充數量,由主機板具體功能決定,使用此卡的主機板BIOS需支持pcie通道配置功能/pcie Raid 功能



CPU PCIe 通道限制:M.2 SSD 通常連接到主機板的 PCIe 通道上。CPU 提供了這些 PCIe 通道,而這些通道的數量和帶寬是由 CPU 支援的 PCIe 規格確定的。如果 CPU 提供的 PCIe 通道數量有限,那麼同時讀取的 M.2 SSD 數量也會受到限制。



總而言之來說,要確定你系統中能夠同時讀取到的 M.2 SSD 數量,需要參考你的主機板和 CPU 的規格。請查閱主機板和 CPU 的規格表/說明書,以確定能夠支援的 M.2 SSD 數量上限。





M.2 SSD安裝位置說明



根據不同主機板與CPU的排列組合,Sprintx16 card擴充卡可讀取到的M.2 SSD數量不同,請依照下圖指示安裝您的M.2 SSD。





一張M.2 SSD安裝方式



上圖顯示: Sprintx16 card的第一個位置,(1)號,安裝一張m.2 SSD



2張M.2 SSD安裝方式

上圖顯示: Sprintx16 card的第1 2個位置,(1)號,(2)號,都安裝各一張m.2 SSD,總計2張SSD



3張M.2 SSD安裝方式



上圖顯示: Sprintx16 card的第1 2 3個位置(1)號,(2)號,(3)號都安裝各一張m.2 SSD,總計3張SSD



4張M.2 SSD安裝方式



上圖顯示: Sprintx16 card的4個位置(1)號,(2)號,(3)號,(4)號都安裝各一張m.2 SSD,總計4張SSD



*請依照購買的主機板品牌查詢,如果您的主機板在主機板說明書中,顯示為可讀取到的M.2張數為3張,請依照下圖指示安裝您的M.2 SSD。



若主機板可讀取到總數(3個SSD),若只安裝一張情況下,必須按照插在這個位置(1)

若主機板可讀取到總數(3個SSD),若只安裝2張情況下,必須按照插在這個位置(1)號 (2)號

若主機板可讀取到總數(3個SSD),若只安裝3張情況下,必須按照插在這個位置(1)號 (3)號 (4)號







步驟1. 在主機板列表中,找到您的主機板名稱。以ROG RAMPAGE VI EXTREME OMEGA為例。



Intel系列的主機板,請確認CPU lane數量。AMD系列的主機板,請確認CPU世代。



確認您的顯示卡要插的位置。以48-Lane CPU為例,我將顯示卡插在PCIEX16_1的位置。



您的CPU規格規格是能達到最大的PCI Express 線道數量上限

您的主機板晶片組規格是能達到最大的PCI Express 線道數量上限

詳細狀況請看主機板或是CPU官方網站說明書為準





詳細內容可參考ASUS 的官網說明

https://www.asus.com/tw/support/faq/1037507/

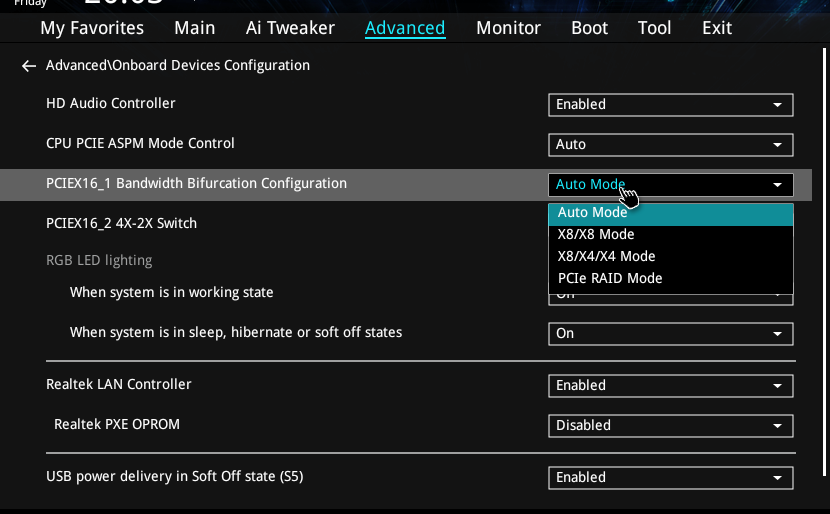

BIOS/UEFI BIOS 設定 PCIE通道配置的路徑

PCIe 配置功能是指在 BIOS 中配置主機板上的 PCIe 插槽,使其可以配置和使用多個 PCIe 通道給不同的設備,例如顯示卡、NVMe SSD 等。這個功能通常存在於高端主機板,特別是針對工作站和高性能計算需求的主機板上。

以下是一些常見主機板品牌和型號中啟用 PCIe 配置功能的 BIOS 設定路徑。請注意,具體的 BIOS 設定路徑可能會因為主機板型號和 BIOS 版本而有所不同。



🔴 ASUS 主機板

1. **ROG 系列 (如 ROG Strix, ROG Maximus)**

    - 進入 BIOS 後,前往 `Advanced` > `PCH Configuration` > `PCI Express Configuration`

    - 你可能會看到選項如 `PCIe Slot Configuration` 或 `PCIe x16 Link Width`,可以在這裡進行配置設定。



2. **TUF 系列**

    - 進入 BIOS 後,前往 `Advanced` > `System Agent (SA) Configuration` > `NB PCIe Configuration`

    - 查找相關的 `PCIe Slot Configuration` 選項。



🔴MSI 主機板

1. **MEG 系列 (如 MEG Z490, MEG X570)**

    - 進入 BIOS 後,前往 `Settings` > `Advanced` > `PCI Subsystem Settings`

    - 在這裡,你會找到相關的 PCIe 配置選項,可以進行配置設置。



2. **MPG 系列**

    - 進入 BIOS 後,前往 `Settings` > `Advanced` > `PCI Subsystem Settings`

    - 查找 `PCIe Slot Configuration` 選項。



🔴 Gigabyte 主機板

1. **AORUS 系列 (如 AORUS Master, AORUS Elite)**

    - 進入 BIOS 後,前往 `Settings` > `IO Ports` > `PCIe Slot Configuration`

    - 可以在這裡設置 PCIe 通道配置。



2. **Ultra Durable 系列**

    - 進入 BIOS 後,前往 `Peripherals` > `PCIe Slot Configuration`

    - 查找相關設置選項。



🔴ASRock 主機板

1. **Taichi 系列**

    - 進入 BIOS 後,前往 `Advanced` > `Chipset Configuration` > `PCIe Slot Configuration`

    - 在這裡進行 PCIe 通道配置設置。



2. **Phantom Gaming 系列**

    - 進入 BIOS 後,前往 `Advanced` > `Chipset Configuration` > `PCIe Slot Configuration`

    - 查找相關選項。



🔴EVGA 主機板

1. **FTW 和 Classified 系列**

    - 進入 BIOS 後,前往 `Advanced` > `PCIe/PCI/PnP Configuration`

    - 在這裡設置 PCIe 插槽的配置選項。



請確認您的主機板型號和 BIOS 版本,具體的設置路徑可能會有所不同。如果不確定,可以參考主機板的使用手冊或訪問官方支持網站尋求幫助。











SSD建立軟體RAID方式請看

RAID MODE 0 / 1 / 10 / 01
