PCIe 擴充卡 (M.2 SSD) 安裝與格式化完整教學

作者：aumlmasig技術

目錄

前置需求

  • 確認主機板擁有可用的 PCIe 插槽 (x1 / x4 / x8 / x16)。
  • 確認 CPU 與主機板支援 PCIe Gen 欄位 (Gen5/Gen4/Gen3)。
  • 準備好防靜電手環或觸碰金屬外殼以防靜電。
  • 安裝前請備份重要資料。
  • 準備 M.2 NVMe SSD (大小 2230/2242/2260/2280)。

插槽說明：X1 / X4 / X8 / X16

插槽寬度決定可提供的通道數 (lane)，影響最大傳輸速率：

插槽Lane最大理論速率 (PCIe Gen3)
X11~1GB/s
X44~4GB/s
X88~8GB/s
X1616~16GB/s
提示：擴充卡通常只需一條 lane (x1)，但可插入任意尺寸插槽 (x1/x4/x8/x16)。

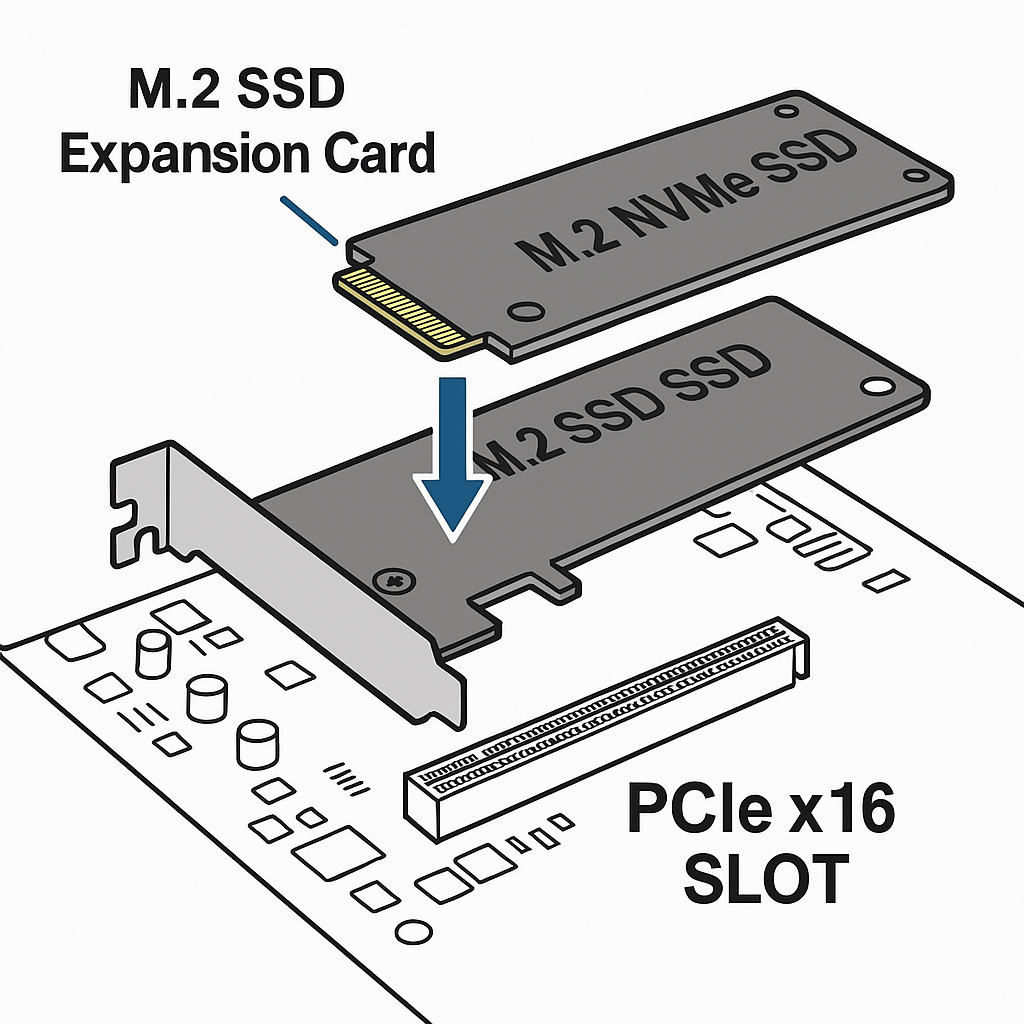

硬體安裝步驟

  1. 關機並拔除電源線，打開機殼側板。
  2. 依照目標插槽大小，選取 空閒的 PCIe x1/x4/x8/x16 插槽，卸下對應擋板。
  3. 將擴充卡平穩插入，確保金手指完全進入插槽後再鎖螺絲。
  4. 於擴充卡 M-Key 插槽上安裝 M.2 NVMe SSD，對齊螺絲孔並固定螺絲。
  5. 閉鎖機殼側板，重新接上電源並開機。

BIOS / UEFI 設定

  1. 開機進入 BIOS/UEFI (如按 Del、F2)。
  2. 開啟 PCIe Configuration，確認該插槽工作模式為 Auto 或對應 Gen 模式。
  3. 若可設定 Bifurcation，請設為 x1 (單通道)；若不支援可忽略。
  4. 儲存並離開 BIOS，系統自動重開。

Windows 格式化 SSD

  1. 右鍵「此電腦」→「管理 (Manage)」→「磁碟管理 (Disk Management)」。
  2. 找到新 SSD (顯示為「未配置」或「未分割」)。
  3. 右鍵該磁碟區域，選擇「新簡單磁碟區 (New Simple Volume)」。
  4. 依精靈設定分割區大小、指派磁碟代號。
  5. 選擇 NTFS 檔案系統，勾選「快速格式化」，點「完成」。
  6. 格式化完成後即會出現在檔案總管中。

Linux / macOS 格式化示例

# Linux
lsblk
sudo fdisk /dev/nvme0n1
# 建立分割區後退出
sudo mkfs.ext4 /dev/nvme0n1p1
sudo mount /dev/nvme0n1p1 /mnt/ssd

# macOS (磁碟工具程式)
# 開啟「磁碟工具程式」，選擇 SSD，點「抹掉」，選 APFS 或 Mac OS Extended，確認。

完成通知

恭喜！您已成功於 x1/x4/x8/x16 任一 PCIe 插槽安裝並格式化 M.2 SSD。如有疑問，請聯絡 IT 支援。
