AMD 主機板 NVMe SSD RAID 支援 + PCIe x16 通道分配功能

什麼是 AMD NVMe SSD RAID 技術？

AMD NVMe SSD RAID 技術透過內建於主機板晶片組的 RAID 控制功能（或使用 AMD RAID 驅動）， 將多顆 NVMe M.2 固態硬碟組合成 RAID 陣列，為系統提供更高的存取性能或強化資料保護。



常見 RAID 類型與優劣

  • RAID 0：條帶化提升讀寫性能，無冗餘，一顆硬碟故障將導致資料遺失。
  • RAID 1：鏡像備份提供冗餘，讀取性能提升，寫入效能與單碟相近。
  • RAID 5：條帶化加奇偶校驗，需 3 顆以上硬碟，可平衡效能與資料保護。
  • RAID 10：條帶化+鏡像組合，需 4 顆以上硬碟，同時享有效能與冗餘。

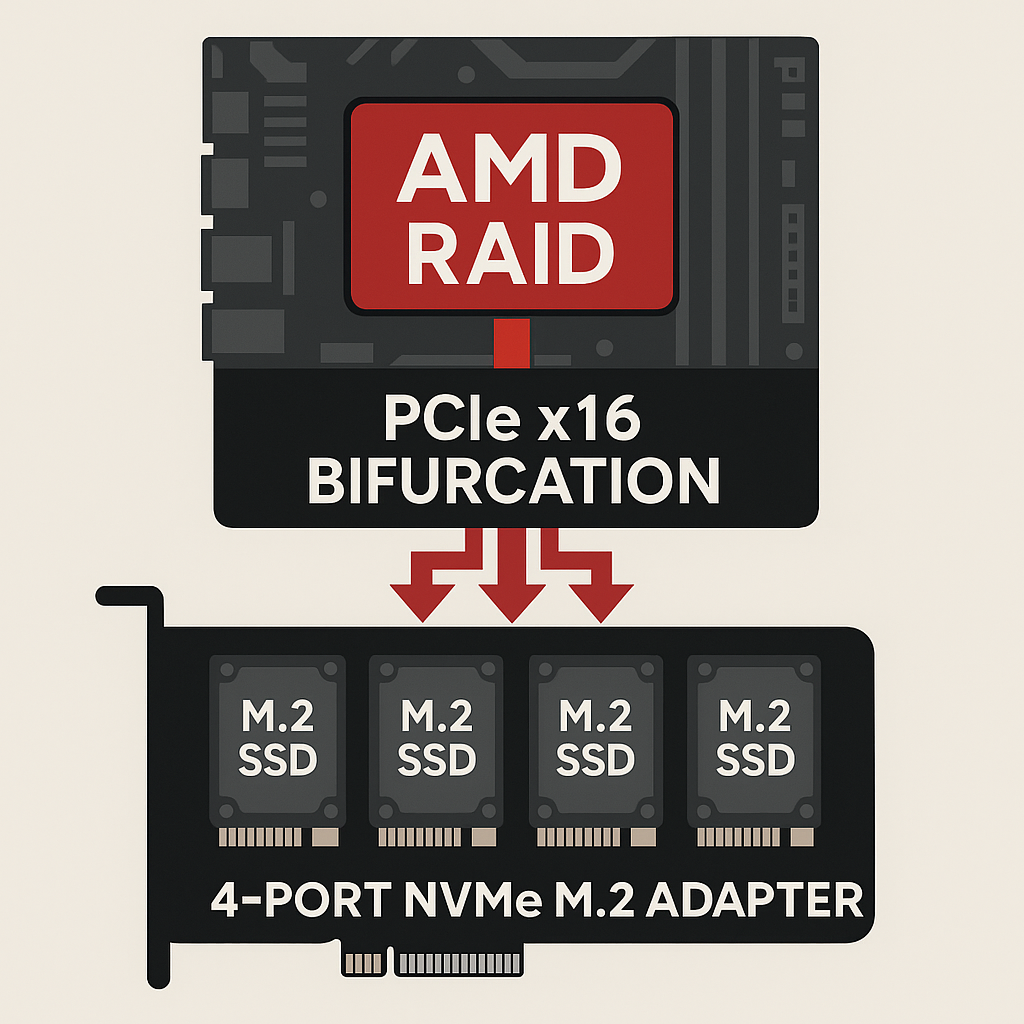

PCIe x16 通道分配（Bifurcation）功能

PCIe 拆分技術可將一個 x16 插槽分割成多個 x4 通道，以支援多個 NVMe SSD。 在 BIOS/UEFI 中啟用 Bifurcation（例如 4x4x4x4），可讓 4-port NVMe M.2 擴展卡正常工作。

4-Port NVMe M.2 擴展卡說明

4-Port NVMe M.2 擴展卡通過單一 PCIe x16 插槽，利用通道分配後的多個通道， 支援安裝四顆 M.2 NVMe 固態硬碟。常見晶片：Marvell 88SE9230、ASM2842 等。

如何結合應用

  1. 確認主機板 BIOS 支援 PCIe 通道分配（Bifurcation）功能，並設為 4x4x4x4。
  2. 安裝 4-Port NVMe M.2 擴展卡於 PCIe x16 插槽。
  3. 在 BIOS/UEFI 或 AMD RAID 工具中啟用 NVMe RAID 支援。
  4. 使用 AMD RAID 驅動或工具建立所需 RAID 陣列。

支援的 AMD 晶片組

  • AMD B550：主流中高階桌機平台，支援 NVMe RAID。
  • AMD X570：高端桌機平台，PCIe 4.0、NVMe RAID 支援。
  • AMD TRX40：HEDT 平台，適合專業工作站與伺服器。

適用場景

  • 高效能工作站：影片剪輯、3D 渲染、大型資料處理。
  • 企業伺服器：虛擬化、多用戶存取、大資料庫。
  • 資料備份與容錯：關鍵資料需高可用性與冗餘保護。

結論

結合 AMD 主機板的 NVMe SSD RAID 功能、PCIe x16 通道分配及 4-Port NVMe M.2 擴展卡， 能實現高速存取與多重資料保護，是現代高階儲存應用的理想解決方案。
